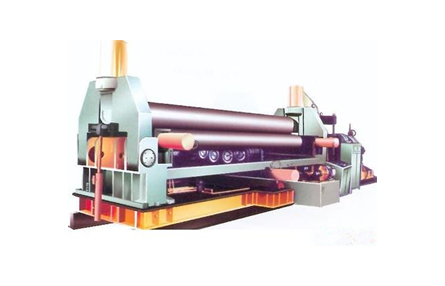

一、HT11系列機械下調式三輥對稱式卷板機性能介紹//
1、HT11X系列下調式三輥卷板機有四種,垂直下調式和傾斜下調式三輥卷板機、弧線下調式三輥卷板機、水平下調式等。
2、垂直下調式和傾斜下調式三輥卷板機是型式相接近的卷板機。三輥固定旋轉,只是兩下輥的運動軌跡不同,一是作垂直運動、一是作傾斜運動。
3、弧線下調式三輥卷板機是綜合垂直下調式與傾斜下調式發展的一種新型。三輥固定僅做旋轉運動,兩下輥繞一固定軸心分別作弧線升降,板材卷彎受力合理,預彎喂料傾斜度小。
4、水平下調式三輥卷板機的上輥可作升降運動,兩下輥可作單獨或同時水平移動,三個工作輥均為主動輥,在卷板時無打滑現象,在特別是卷薄板時更為顯著。兩個下輥的的可調行程較大,在卷彎過程中,每個下輥輪流執行下輥與側輥的功能,即先后構成兩種非對稱式三輥卷板機,一次裝卸工件,即可完成包括前中后極端在內的全部卷彎工作。
規格型號 | 最大卷板厚度 | 最大卷板寬度 | 板材屈服極限(MPa) | 卷板速度(m/min) | 滿載最小卷板直徑 (mm) | 上輥直徑 | 下輥直徑 | 邊輥直徑 | 主電機功率 |
HT11X-6*1500 | 6 | 1500 | 245 | 5 | 450 | 160 | 160 | 250 | 4 |
HT11X-6*2000 | 6 | 2000 | 245 | 4.5 | 450 | 185 | 170 | 250 | 5.5 |
HT11X-4*3200 | 4 | 3200 | 245 | 4.5 | 450 | 185 | 170 | 250 | 5.5 |
HT11X-12*2000 | 12 | 2000 | 245 | 4 | 600 | 240 | 180 | 280 | 7.5 |
HT11X-8*2500 | 8 | 2500 | 245 | 4 | 600 | 240 | 180 | 280 | 7.5 |
HT11X-12*3000 | 12 | 3000 | 245 | 4 | 700 | 280 | 250 | 360 | 15 |
HT11X-16*2500 | 16 | 2500 | 245 | 4 | 700 | 280 | 240 | 360 | 15 |
HT11X-20*2000 | 20 | 2000 | 245 | 4 | 700 | 280 | 240 | 360 | 15 |
HT11X-25*2000 | 25 | 2000 | 245 | 4 | 850 | 330 | 270 | 440 | 18.5 |
HT11X-20*2500 | 20 | 2500 | 245 | 4 | 850 | 340 | 280 | 440 | 18.5 |
HT1X1-16*3200 | 16 | 3200 | 245 | 4 | 850 | 340 | 280 | 440 | 18.5 |
表格中所列數據均為標準配置時的對應數據。
本資料所列數據為參考數據,如與機床實際數據不符,應以機床實際數據為準,
以上參數如有變動,恕不另行通知,本公司保留對此資料的最終解釋權!
