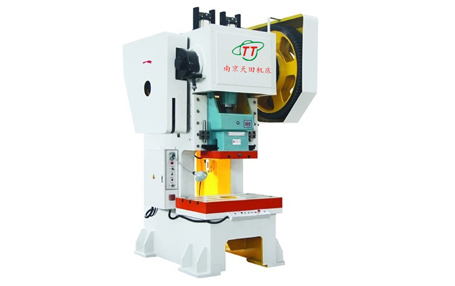

HT21S系列機械氣動回程固定臺深喉扣沖床

HT21S系列機械氣動回程固定臺深喉扣沖床

服務熱線: 13905146213
產品簡介 / Introduction


一、HT21S系列氣機械動回程固定臺深喉口壓力機結構特點:

1、HT21S系列壓力機采用鋼板焊接機身,鋼性好、強度高、精度高,曲軸叢放,結構緊湊,外型美觀。

2、采用氣動干式摩擦離合器制動器,由進口安全雙聯閥控制,動作靈敏,安全可靠;

3、滑塊采用V形軌,導向精度高。

4、可配光電保護裝置,使用更加安全可靠。

5、配置自動送料裝置可實現半自動化沖壓作業。

HT21S型機械系列氣動回程固定臺深喉口壓力機

二、用途:
  1、 適合于落料、沖孔、成形、彎曲、淺拉伸等多種冷沖壓工藝的實現。
  2、廣泛應用于電器、車輛、拖拉機、礦山機械、五金工具、機械制造等工業領域。
三、結構:
  1、 鋼板焊接機身,剛度好,精度更穩定。
  2、 曲軸縱放,結構緊湊,外形美觀。
  3、 裝模高度實現電動調節,數字顯示調節高度。
  4、滑塊采用矩形六面體加長導軌、配青銅襯板,導向精度高。
  5、采用組合式氣動摩擦離合器-制動器,接合平穩,動作靈 敏。
  6、 壓塌式保險器,保證整機過載時的安全。
  7、滑塊高有提升式平衡缸,實現滑塊連桿的平衡。
四、特點:

   滑塊可寸動,可緊急停止運動,操作更安全。    所路采用雙聯閥控制,動作靈敏,符合壓力機安全標準。

五、技術參數:

名稱
單位
HT21S-6.3
HT21S-10
HT2IS-16
HT2IS-25
HT2IS-40
HT2IS-63
HT2IS-80
HT2IS-100
HT2IS-125
HT2IS-160
公稱力
kN
63
100
160
250
400
630
800
1000
1250
1600
公稱力行程
mm
2.5
4
5
6
4
6
8
10
10
6
滑塊行程
mm
35
60
55/70
80
100
100
120
16-140
16-140
160
行程次數
mm
170
145
120
55
55
48
50
45
45
40
最大封閉高度
mm
150
180
220
250
220
270
360
400
400
550
封閉高度調節量
mm
30
35
45
70
80

90
90
100
100
110
滑塊中心至機身距離
mm
500
500
500
500
500

600
500
500
500
500
工作臺尺寸(前后×左右)
mm
200*310
240*360
300*450
360*560
380*610

480*710
570*760
600*1020
600*1020
740*1300
320*480
工作臺孔尺寸(直徑×前后×左右)
mm
100*120
100*120
160*160
200*200
200*
200

200
200
220*
220
250*320
250*320
390*590
工作臺板厚度
mm
30
50
60
70
60
80
100
110
110
120
滑塊底面尺寸(直徑×左右)
mm
120*140
150*170
180*200
210*250
215*260

280*320
280*320
350*540
350*540
580*770
模柄孔尺寸(直徑×深度)
mm
30*50
35*50
40*60
40*70
50*80

50*80
50*80
60*80
60*80
65*90
機身最大可傾角度
mm










立柱間的距離
mm
170
200
240
350
360
450
450
720
720
810
電動機
型號
mm
Y90S-6
Y90L-6
Y100L-6
Y100L1-4

Y100L2-4
Y160M-6
Y132M-4
Y132M-4
Y180L-6
功率
kW
0.75
1.1
1.5
2.2

5.5
7.5
7.5
7.5
15
外形尺寸(長*寬*高)
mm
1540*700*1525
151*700*1660
1650*840*1880
1790*1100* 2280
2130*1050* 2145
2180*1250*2500
2220*1150* 2900
2060*1350*2590
2060*1350*2590
2590*1390*3165


注:本資料所列數據為參考數據,如與機床實際數據不符,應以機床實際數據為準,

以上參數如有變動,恕不另行通知,本公司保留對此資料的最終解釋權!
