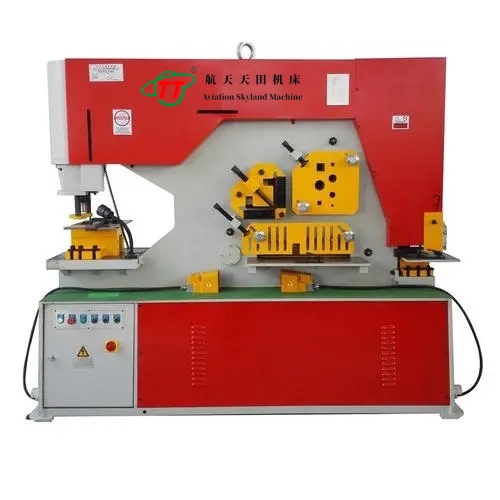

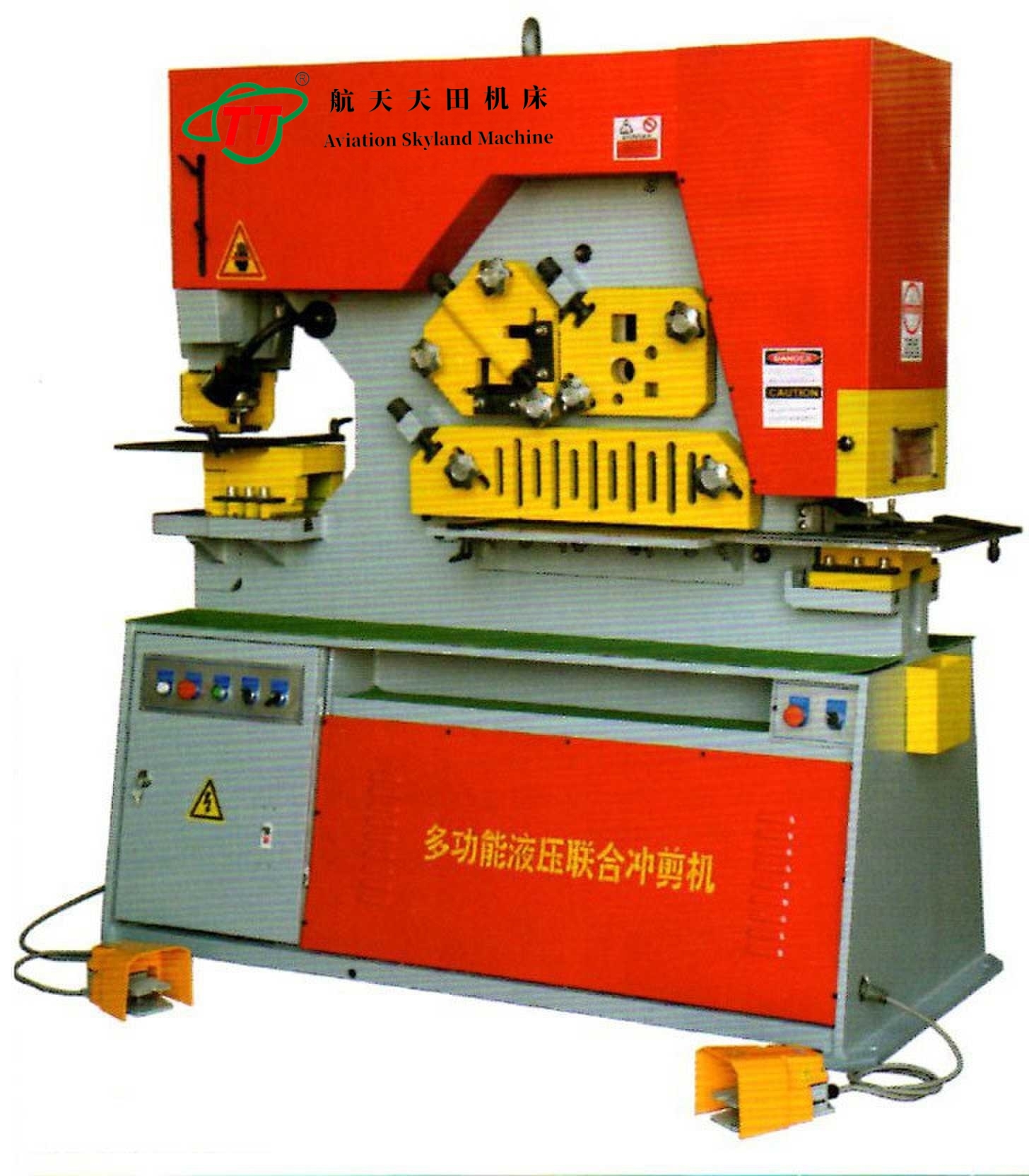

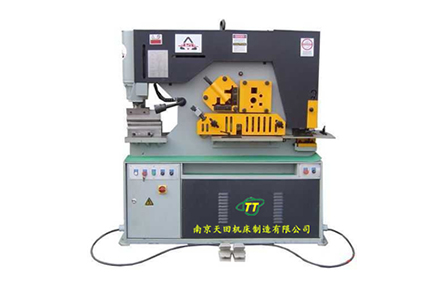

一、本機器特點：
2：液壓傳動，整體機床結構合理，重量輕，噪音低，輕便可靠，且具有保護性能。是以往機械聯合沖剪機更新?lián)Q代的一種新型產品。

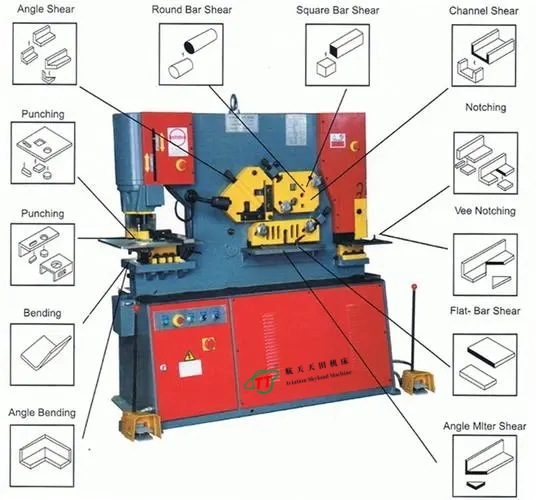

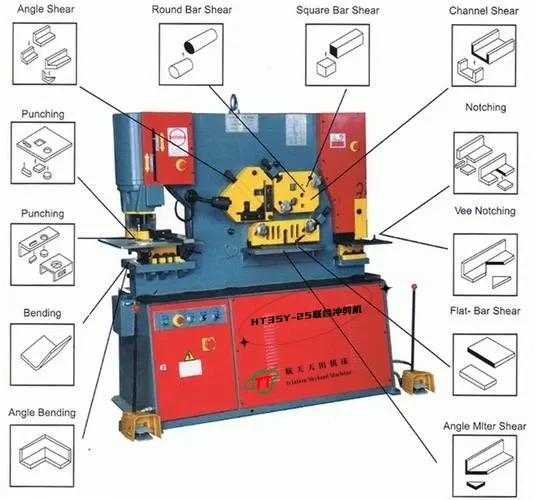

3：適用于板材剪切、型材剪切、沖孔、板材折彎及模剪，還可作特殊形狀的剪切沖壓、彎曲等工序，可用于造船、電力、橋梁、汽車、起重運輸、金屬結構以及機械加工等部門。
4:可根據客戶需要配備自動送料及自動卸料裝置。
二、HT35Y液壓聯合沖剪機技術參數表：
| 型 號 | HT35Y-16 | HT35Y-20 | HT35Y-25 | HT35Y-30 | HT35Y-40 | HT35Y-50 |
| 沖壓力（噸） | 55 | 90 | 110 | 160 | 200 | 250 |
| 可剪最大板厚 | 16 | 20 | 25 | 30 | 40 | 50 |
| 板料強度（牛頓/毫米） | 450 | 450 | 450 | 450 | 450 | 450 |
| 剪切角° | 7° | 8° | 8° | 8° | 8° | 8° |
| 一次行程剪板尺寸（厚*寬）mm | 16*250 | 20*330 | 25*330 | 30*355 | 40*450 | 50*600 |
| 8*400 | 10*480 | 16*600 | 20*600 | 40*800 | 50*800 | |
| 滑塊行程 | 80 | 80 | 80 | 80 | 80 | 80 |
| 形成次數（次/分） | 8 | 8 | 6 | 6 | 6 | 6 |
| 喉口深度 | 300 | 355 | 400 | 600 | 600 | 600 |
| 沖孔厚度 | 16 | 20 | 25 | 26 | 26 | 26 |
| 最大沖孔直徑 | 25 | 30 | 35 | 38 | 45 | 50 |
| 主電機功率（Kw） | 4 | 5.5 | 7.5 | 11 | 15 | 22 |
| 外形尺寸長*寬*高 | 1640*730*1770 | 1860*800*1900 | 2150*960*2100 | 2380*1040*2300 | 2750*1340*2500 | 3080*1560*2650 |
三、更換特殊模具也可剪切下列型材：（可選）
| 型鋼種類 | 圓鋼 | 方鋼 | 等邊角鋼 | T型鋼 | 工型鋼 | 槽鋼 |
| HT35Y-16 | 45 | 40*40 | 125*125*12 70*70*8 | 120*120*12 60*60*8 | 126*74*5 | 126*53*5.5 |
| HT35Y-20 | 50 | 50*50 | 140*140*12 70*70*10 | 140*140*12 70*70*10 | 160*86*6 | 160*60*6.5 |
| HT35Y-25 | 60 | 50*50 | 160*160*14 80*80*7 | 160*160*14 80*80*10 | 200*102*9 | 200*75*9 |
| HT35Y-30 | 65 | 55*55 | 180*180*16 80*80*10 | 180*180*16 80*80*10 | 280*124*10.5 | 280*86*11.5 |
本資料所列數據為參考數據，如與機床實際數據不符，應以機床實際數據為準，
以上參數如有變動，恕不另行通知，本公司保留對此資料的最終解釋權!
