一、性能特點//

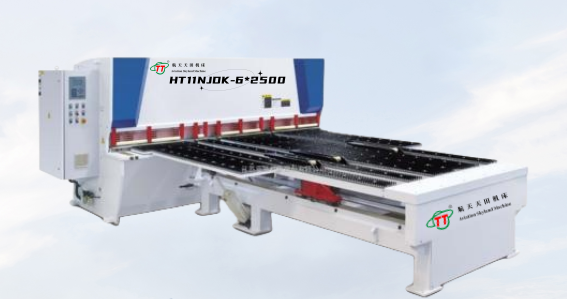

1:主機采用HT11K系列數控閘式剪板機;
2:采用荷蘭進口DELEM公司DAC360數控系統,雙軸數控。

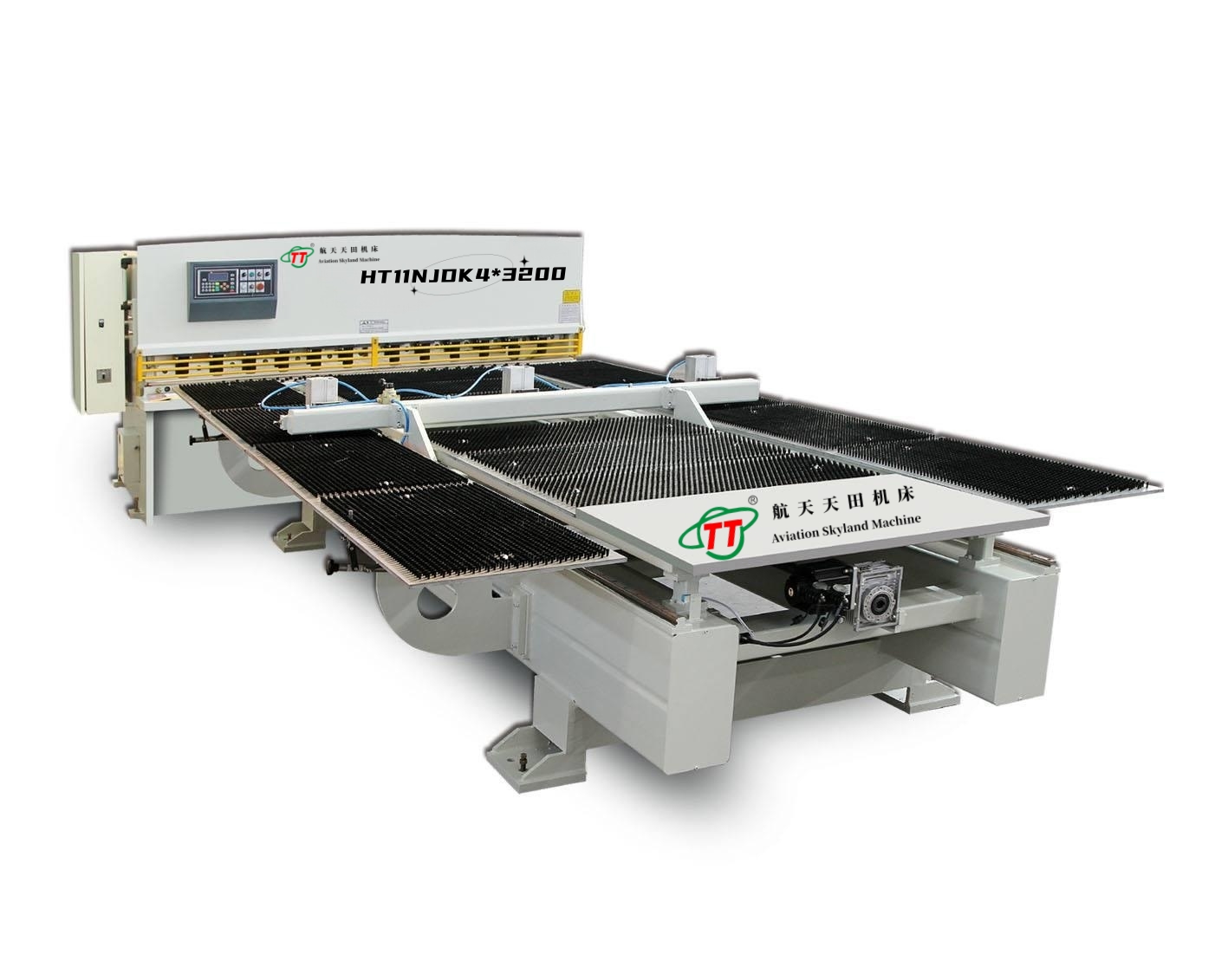

3:配備前送料操作平臺 。
二、荷蘭DELEM公司 DAC360 數控系統簡介:
1、該數控系統為數控液壓閘式剪板機通用控制系統。
2、高清晰的LCD顯示240*64點陣。
3、國際通用的RS232標準接口方便與計算機連接。
4、1000個程序行,每個程序最大25步,每步可重復99次。
5、控制三個伺服軸,X1-X2可同步進給。
6、可自動控制剪切角、刀片間隙、剪程等模擬軸。
7、可自動或手動進行參考點搜索,也可在斷電后自動記憶最后實際位置的數值。
8、具有補償功能。若剪出的板材長度與設定的數值有小的誤差,因?yàn)榘辶系墓巴沟仍驈亩沟脤?shí)際剪切長度有誤差。
9、具有后擋料退讓功能,在厚的板材進行剪板時為了防止板材發生變形擠壓刀具和保護絲桿,當壓緊油缸壓到板材時后擋料可實現退讓功能。
三、技術特性 :
1. 機架采用全鋼焊接結構,有足夠的強度及剛性,并通過正火及高頻振動消除內應力,保證機身的整體精度。
2. 采用大型落地鏜銑床,用一次加工法,作精密加工,以確保加工精度。
3. 液壓閘式結構,三點支承滾動軸承,消除支承間隙,提高剪切精度。
4. 液壓系統采用整體式邏輯回路,動作平穩,噪音低,維護簡單。
5. 采用日本NOK密封圈;專業制作的油缸控制刀板運行。
6. 壓料裝置采用整體回路及獨立式并列壓緊缸。當板料不平時,可自由伸縮壓緊在板料上。
7. 通過電氣進行控制,可實現定程剪切,且剪切行程可調。
8. 電氣控制集中可靠,具體如下:
動力設施均設于機身內,通過控制面板的按鈕,進行操作來控制和實現。設有腳踏開關,可通過其直接對剪切動作進行操作,方便快捷。電機的過載和短路,通過空氣開關進行保護。
9. 液壓系統安全可靠
10. 上下刀采用優質HK13/6Crw2si或進口DA53材料,并全部經熱處理, 以確保其具有足夠的硬度及較長的使用壽命。
11. 滾球式工作臺及前托料裝置,送料方便,并保證工件在運行時不被劃傷。數控后檔料裝置采用高性能伺服電機及驅動,精密滾珠絲桿傳動定位精度 ≤±0.15mm。
12.采用荷蘭DELEM公司的DAC360剪板機專用數控系統,精確控制剪切角度和間隙。
四、主要進口配置清單:1 | 數控系統 | 1套 | 荷蘭DELEM 公司DAC360 |
2 | 伺服電機及驅動 | 1套 | 埃斯頓 |
3 | 液壓系統 | 1套 | 德國力士樂 |
4 | 滾珠絲杠 | 2根 | 臺灣HIWIN |
5 | 接頭 | 1套 | 德國派克 |
6 | 密封圈 | 1套 | 日本VALQUA |
7 | 主要電器元件 | 1套 | 荷蘭DELEM 公司 |
8 | 齒輪泵 | 1個 | 上海航發 |
五、HT11K液壓板料數控剪板機技術參數表:型號 | 可剪規格
(長*寬)(mm) | 剪切角
(°) | 行程次數
(n/min) | 后擋料距離
(mm) | 電機功率
(kw) | 重量
(kg) | 外形尺寸
(長×寬×高) |
HT11K-6*2500 | 6*2500 | 1.5° | 18 | 20-600 | 7.5 | 4800 | 3040*8610*1650 |
HT11K-6*3200 | 6*3200 | 1.5° | ≥14 | 20-600 | 7.5 | 5900 | 3840*9310*1650 |
HT11K-8*3200 | 8*3200 | 1.5° | ≥10 | 20-600 | 7.5 | 6700 | 3840*9310*1650 |
注:本資料所列數據為參考數據,如與機床實際數據不符,應以機床實際數據為準,
以上參數如有變動,恕不另行通知,本公司保留對此資料的最終解釋權!
