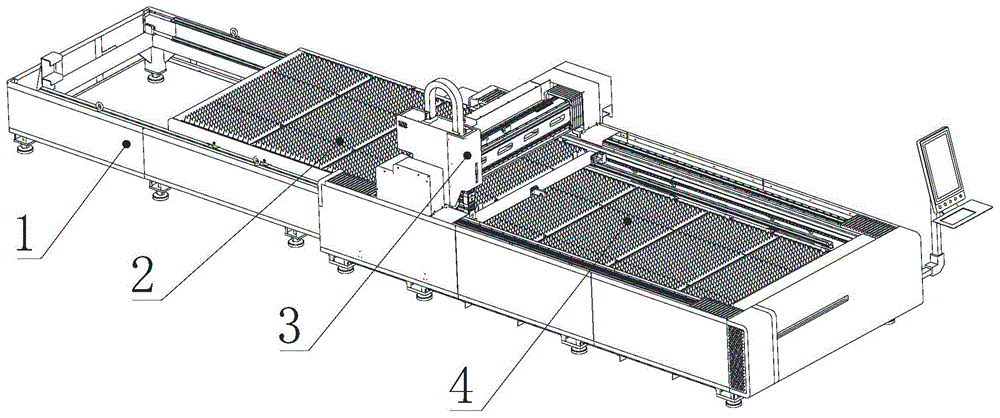

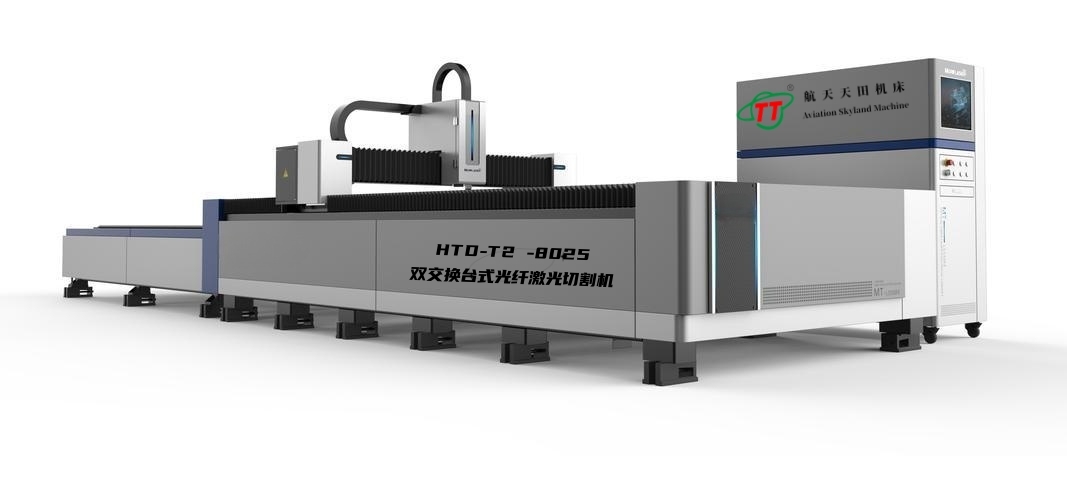

HTD-T2 系列雙交換臺式光纖激光切割機

HTD-T2 系列雙交換臺式光纖激光切割機

HTD-T2 系列雙交換臺式光纖激光切割機

服務熱線: 13905146213
產品簡介 / Introduction



一、光纖激光切割機的優勢:
1)、卓越的光束質量:聚焦光斑更小,切割線條更精細,工作效率更高,加工質量更好;
2)、較高的切割速度:是同等功率CO2激光切割機的2倍;
3)、較高的穩定性:采用進口IPG光纖激光器或銳科光纖激光器,性能穩定,關鍵部件使用壽命可達10萬小時;
4)、較高的電光轉換效率:光纖激光切割機比CO2激光切割機電光轉換效率高3倍,節能環保;
5)、較低的使用成本:整機耗電量僅為同類CO2激光切割機的20-30%;
6)、較低的維護成本:無激光器工作氣體;光纖傳輸,無需反射鏡片;可節約大量維護成本;
7)、產品操作維護方便:光纖傳輸,無需調整光路;
8)、強的柔性導光效果:體積小巧,結構緊湊,易于柔性加工要求。
   二、 樣品效果圖:
三、技術優勢:
1、采用IPG光纖激光器或銳科光纖激光器和激光電源。
IPG光纖激光器或銳科光纖激光器,模塊化和冗余設計;體積小巧,重量輕,便于移動;易于集成,其性能穩定、產品整體質量得到安全保障。
(圖片僅供參考,以實物為準)

四、 光纖激光器的主要特點:

1) 光纖激光器電-光轉化效率高,轉換效率達30%以上,可大幅度節約工作時的耗電,節省運行成本,達到較高的生產效率;
2) 激光器運行時僅僅需要電能,不需要產生激光的額外氣體,具有較低的運行和維護費用;
3) 光纖激光器采用半導體模塊化和冗余設計,諧振腔內無光學鏡片,不需要啟動時間,具有免調    節、免維護、高穩定性的優點,降低了配件成本和維護的時間,這是傳統激光器無法比擬的;
4) 光纖激光器的輸出波長為1.06微米,是CO2波長的1/10,輸出的光束質量好,功率密度高,有利于金屬材料的吸收,具有卓越的切割、焊接能力,從而使加工的費用降低;
5) 整機光路由光纖傳輸,不需要復雜的反射鏡等導光系統,光路簡單,結構穩定,外光路免維護;
6) 光通過光纖導出,使機械系統的設計變得非常簡單,非常容易與機器人或多維工作臺集成;
7) 激光器加上光閘后可以一器多機,通過光纖分光,分成多路多臺同時工作,易于擴展功能,升級方便、簡單;
8) 光纖激光器體積小,重量輕,工作位置可移動,占地面積小。

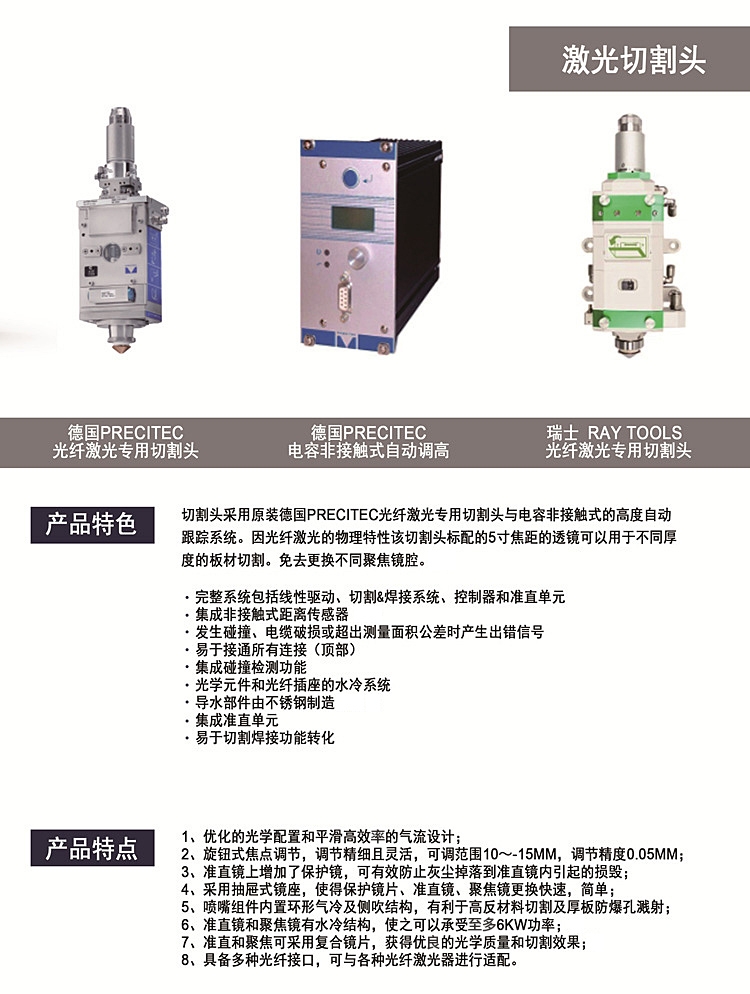

2、采用自動變焦激光頭
1)焦點可自動調節,適用多種焦距;
2)電容式傳感、全自動隨動系統;
3)采用復合鏡片、內置水冷結構;
4)準直和聚焦組件的雙水冷恒溫保證;
5)采用抽屜式鏡座,更換保護鏡片快速; 平滑高效氣流設計;
6)適配各種光纖激光器;
7)短、長焦距通用,可實現薄或厚板良好的切割效果;
8)全部配備準直保護鏡,更好的防護準直鏡;
9)QBH圓周位置可調,保證每臺QBH紅點朝外,方便光纖頭的插拔;焦點位置可視窗口,確保輸入焦點與輸出焦點準確一致;

五、技術參數表:

設備型號
HTD-T2-3015
HTD-T2-4015
HTD-T2-4020
HTD-T2-6015
HTD-T2-6020
HTD-T2-6025
加工范圍長*寬
3000*1500mm
4000*1500mm
4000*2000mm
6000*1500mm
6000*2000mm
6000*2500mm
X軸行程
1505mm
1505mm
2010mm
1505mm
2010mm
2510mm
Y軸行程
3010mm
4010mm
4010mm
6010mm
6010mm
6100mm
Z軸行程
300mm
300mm
300mm
300mm
300mm
300mm
X/Y定位精度
±0.05mm
±0.05mm
±0.05mm
±0.05mm
±0.05mm
±0.05mm
X/Y重復定位精度
±0.03mm
±0.03mm
±0.03mm
±0.03mm
±0.03mm
±0.03mm
X/Y最大加速度
1.0-1.5G
1.0-1.5G
1.0-1.5G
1.0-1.5G
1.0-1.5G
1.0-1.5G
高度調節
平面自動跟蹤
平面自動跟蹤
平面自動跟蹤
平面自動跟蹤
平面自動跟蹤
平面自動跟蹤
最小線寬
0.15mm
0.15mm
0.15mm
0.15mm
0.15mm
0.15mm
工作臺最大載重
±0.03mm
±0.03mm
±0.03mm
±0.03mm
±0.03mm
±0.03mm
最大運行速度
600KG
650KG
650KG
700KG
700KG
750KG
傳動系統
龍門雙驅
龍門雙驅
龍門雙驅
龍門雙驅
龍門雙驅
龍門雙驅
數控系統
CypCut
CypCut
CypCut
CypCut
CypCut
CypCut
激光器功率
1000W-30000W
1000W-30000W
1000W-30000W
1000W-30000W
1000W-30000W
1000W-30000W
外形尺寸(長*寬*高)
8500*2900*1800(mm)
11600*2900*1800(mm)
11600*3500*1800(mm)
14700*2900*1800(mm)
14700*3400*1800(mm)
14700*3850*1800(mm)

注:本資料所列數據為參考數據,如與機床實際數據不符,應以機床實際數據為準,
以上參數如有變動,恕不另行通知,本公司保留對此資料的最終解釋權!
