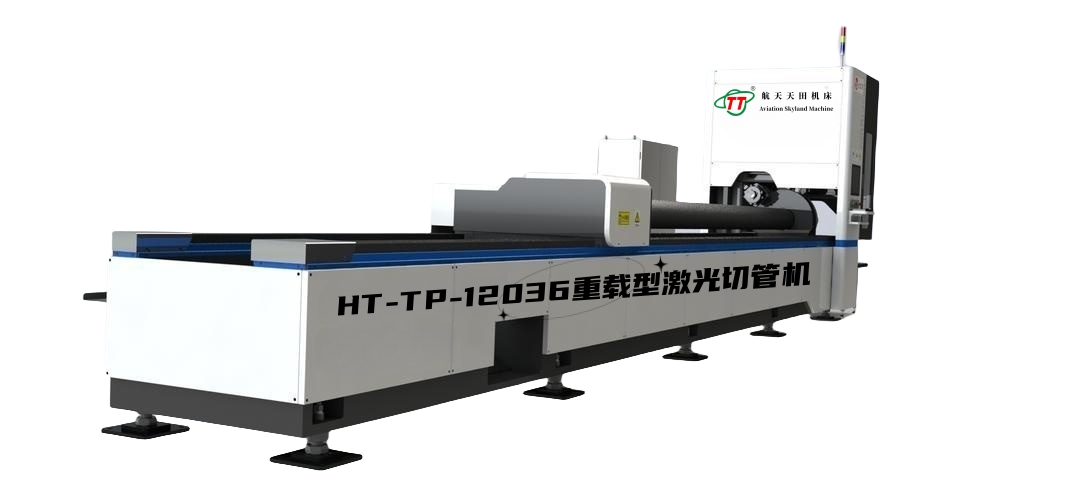

HT-TP系列重載型激光切管機

服務熱線: 13905146213
產品簡介 / Introduction



一、技術優勢:
1、采用IPG光纖激光器或銳科光纖激光器和激光電源
IPG光纖激光器或銳科光纖激光器,模塊化和冗余設計;體積小巧,重量輕,便于移動;易于集成,其性能穩定、產品整體質量得到安全保障。
(圖片僅供參考,以實物為準)

二、光纖激光器的主要特點:

1、主要基本功能

1) 光纖激光器電-光轉化效率高,轉換效率達30%以上,可大幅度節約工作時的耗電,節省運行成本,達到較高的生產效率;

2) 激光器運行時僅僅需要電能,不需要產生激光的額外氣體,具有較低的運行和維護費用;
3) 光纖激光器采用半導體模塊化和冗余設計,諧振腔內無光學鏡片,不需要啟動時間,具有免調節、免維護、高穩定性的優點,降低了配件成本和維護的時間,這是傳統激光器無法比擬的;
4) 光纖激光器的輸出波長為1.06微米,是CO2波長的1/10,輸出的光束質量好,功率密度高,有利于金屬材料的吸收,具有卓越的切割、焊接能力,從而使加工的費用降低;
5) 整機光路由光纖傳輸,不需要復雜的反射鏡等導光系統,光路簡單,結構穩定,外光路免維護;
6) 光通過光纖導出,使機械系統的設計變得非常簡單,非常容易與機器人或多維工作臺集成;
7) 激光器加上光閘后可以一器多機,通過光纖分光,分成多路多臺同時工作,易于擴展功能,升級方便、簡單;
8) 光纖激光器體積小,重量輕,工作位置可移動,占地面積??;
2、自動變焦激光頭
1)焦點可自動調節,適用多種焦距;
2)電容式傳感、全自動隨動系統;
3)采用復合鏡片、內置水冷結構;
4)準直和聚焦組件的雙水冷恒溫保證;
5)采用抽屜式鏡座,更換保護鏡片快速; 平滑高效氣流設計;
6)適配各種光纖激光器;
7)短、長焦距通用,可實現薄或厚板良好的切割效果;
8)全部配備準直保護鏡,更好的防護準直鏡;
9)QBH圓周位置可調,保證每臺QBH紅點朝外,方便光纖頭的插拔;
10)焦點位置可視窗口,確保輸入焦點與輸出焦點準確一致;

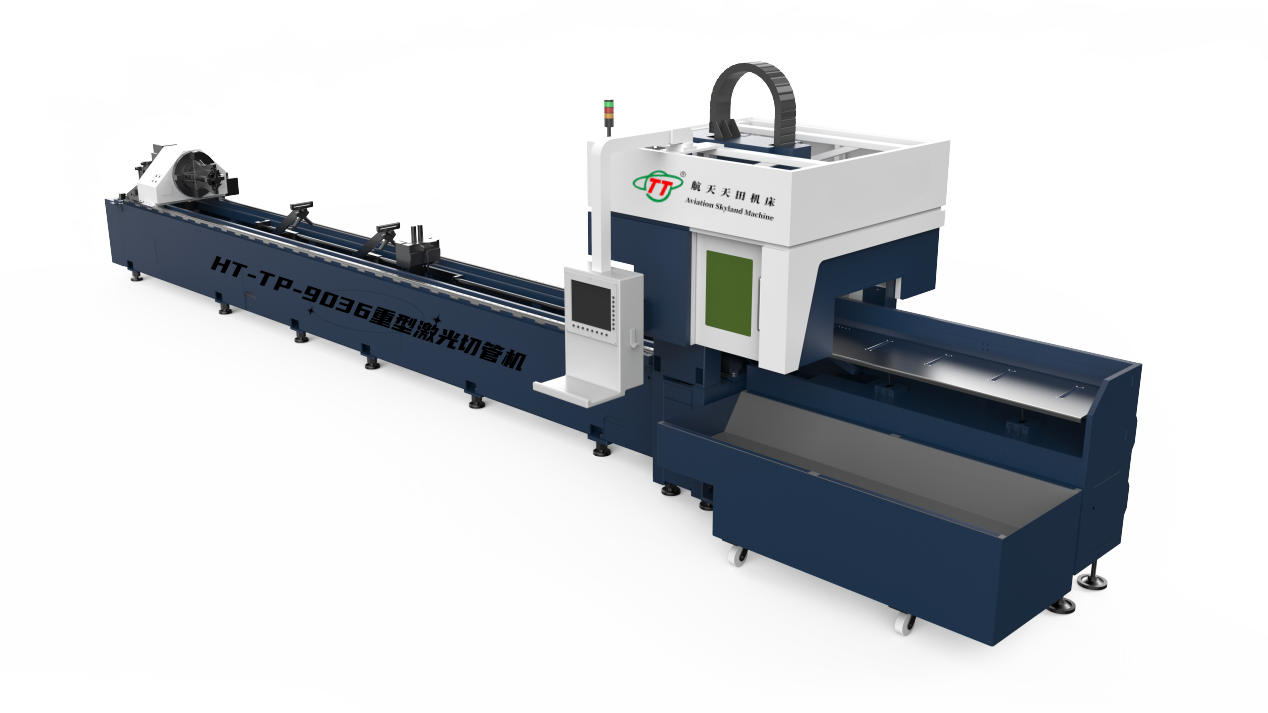

三、HT-TP系列重載型激光切管機簡介:

1、HT-TP系列重載型激光切管機。

2、夾持范圍:φ50-φ500mm。

3、通用卡盤設計。

4、三卡盤結構設計高效率。

5、零尾料切割無浪費。

6、整管上料 整管下料。

7、最大功率:60000W


四、產品介紹;

1、結構簡單穩定,擁有良好的密封性及運動特性,可夾持方管、圓管、橢圓管、工字鋼等材料。三卡盤加工模式,滿足切割頭在兩卡盤之間切割尾料,使尾料的切割精度更高,

本激光切管機憑借對不同形狀、不同規格管材高效率、高質量的加工性能,廣泛應用于健身器材、汽車制造、保溫容器、機械加工、不銹鋼裝飾、辦公家具、農用機械、高空作業、五金制品等諸多行業。



2、負載大、范圍大

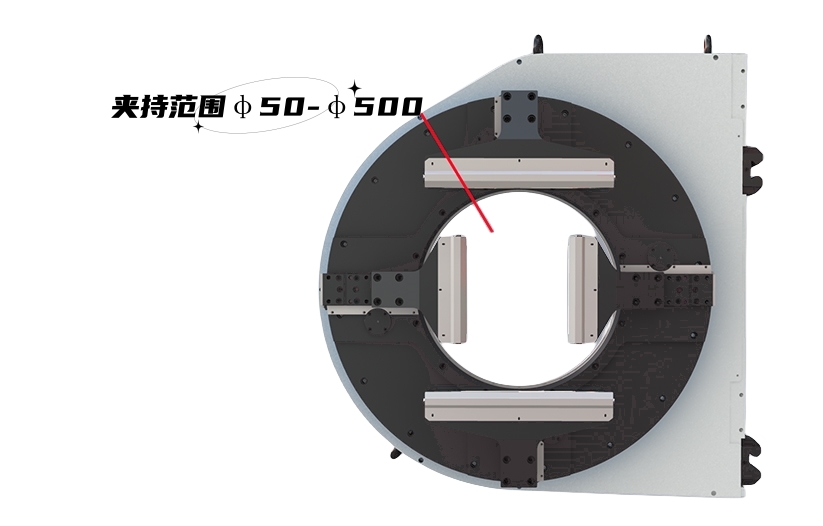

激光切管機的三卡盤結構,可避免因管料高速旋轉抖動而影響切割精度和效率。夾持范圍大,高承載力卡盤,最大夾持范圍可達500mm,最大承載可達2噸,更大填補重型管材切割需求,卡爪夾持力智能可調,夾持范圍可根據管材范圍快速更換。

激光切管機02_副本.png ·

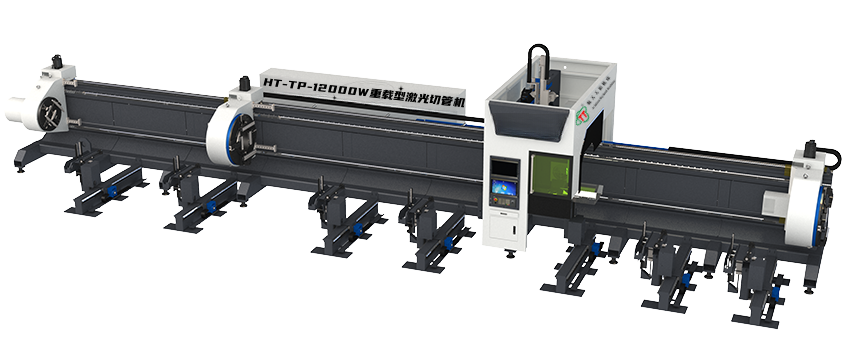

3、三卡盤結構  創新加工

 1)三卡盤結構設計,加工過程采用三個卡盤夾持支撐,可對管材的彎曲、扭曲較大的管材調整夾持力進行矯正切割,可避免因管料后端抖動而影響前端切割精度,運行速度快、精度高、載重高。

激光切管機03.gif ·

 2)重管多根上料  重載下料

 3)側掛式導軌結構,防塵效果好;上料架型材上料,V型架接料,無需等待自動化程度高,質量最優。 對夾下料,可防止管材在運輸和切割過程中滾動儲料輸送架,可存儲多根管材,方便人員運輸,節省時間。


 4)核心工藝  智能切割

 5)采用MT智能切割系統,功能性更加完善和智能,提升蛙跳功能的速度和效率,集成快速穿孔模式及快速智能的穿孔模式,配置“航天天田”牌激光新一代工藝數據庫,可對不同類型、不同形狀的管材進行切割。重載型激光切管機-性

五、技術參數:

型號
HT-TP-12050
HT-TP-9050
HT-TP-12036
HT-TP-9036
HT-TP-L12050
加工范圍
φ50-508mm
φ50-508mm
φ50-360mm
φ50-360mm
φ50-508mm
□50-350mm
□50-350mm
□50-260mm
□50-260mm
□50-350mm
定位精度
±0.03mm/m
±0.03mm/m
±0.03mm/m
±0.03mm/m
±0.03mm/m
重復定位精度
±0.05mm
±0.05mm
±0.05mm
±0.05mm
±0.05mm
最大空運行速度
40m/min
40m/min
60m/min
60m/min
40m/min
最大空轉速度
50r/min
50r/min
80r/min
80r/min
50r/min
單根管材最大質量
2000kg
2000kg
1200kg
1200kg
1500kg
最大一次性下料尺寸
12000mm
9000mm
12000mm
9000mm
12000mm
推薦功率段
3000W-20000W
注:本資料所列數據為參考數據,如與機床實際數據不符,應以機床實際數據為準,
以上參數如有變動,恕不另行通知,本公司保留對此資料的最終解釋權!
