南京天田機床制造有限公司

多年專注激光切割機、剪板機、折彎機、沖床及刃模具的現代化企業

13905146213

產品銷售熱線:南京公司電話025-57282268、 博望分公司0555-6761389 京津冀分公司13801216739

上一頁
下一頁

HT系列通風管道加工設備

HT系列通風管道加工設備

HT系列通風管道加工設備

HT系列通風管道加工設備

HT系列通風管道加工設備

服務熱線: 13905146213
產品簡介 / Introduction








設備主要技術參數:


  全自動風管生二線包括料架,調平,壓筋,沖口,沖角,折彎,液壓剪板??筛鶕?jù)客戶要求設置任意尺寸進行下料(長度誤差為±0.5mm/m,對角線誤差為±0.8mm/m),可根據客戶要求設置任意尺寸進行下料沖口沖角。AML-III型風管生產線與T-12共板法蘭成型機,風管轆骨機、共板折邊機配套,加上相應角碼便能生產質量的矩形法蘭風管。

基本配置:料架-調平-壓筋-沖口沖角-剪切

一、機組主要技術參數

型號
板厚
料寬
板材強度
油泵
線速度
總電源
料架尺寸
主機尺寸
HT-II二線
0.4-1.2 MM
1300 MM
≤235MPa
40ML
8-18M/MIN
8.5 KW
2500*1700*1350MM
1900*1700*1250MM



二、 機組配置

1) 電動雙聯放料機(承載:8 噸) 1 套 電機2.2KW

可選配置:客戶可選8噸或10噸電動料架,但價格會有所調整

2) 調平裝置(調平輥數:6; 調平輥直徑:φ100; 調平輥材質:45#調質表面鍍硬鉻)

3) 壓筋裝置(電機3KW; 壓筋輥對數: 1對; 壓筋輥直徑:φ100;壓筋輥材質:45#調質表面鍍硬鉻)

4) 沖口沖角(大口,小口)2 套

5) 液壓剪板機 (電機4KW; 剪切為:±0.5mm; 剪刀的材質:6CrWU2Si; 剪刀硬度:58-62HRC)

6) 液壓系統 一套(為液壓剪切提供動力)

7) 電氣控制系統- 一套

8) 觸摸屏: 觸摸屏輸入生產數據和控制,操作簡單方便

9) 設備各工作部分防護罩 一套(在設備各個運轉部分安裝防護網罩,保證操作工人的人身安全)

 明

1、定尺開料,可直接與等離子切割機配合使用。

2、

a   CS插骨剪角,可剪“ L ”“ 凵 ”“ □ ”型的各種剪角,可與c骨法蘭機和s插條法蘭機配合使用。

b  TDF自成法蘭的各種連接方法定位剪角,可與TDF自成法蘭機,TDF接邊機配合使用。

c  剪切角可與角鐵法蘭或之宇法蘭使用。

3、TDC剪切角可與插式法蘭配合使用。



數控角鋼法蘭生產線

全自動數控角鋼法蘭生產線,又名數控角鐵生產線,主要完成風管角鋼法蘭(30-50角鋼)的大小孔的沖孔及切斷功能,實現自動送料、打孔、切斷全自動數控控制要求,節約人

工,提高效率,具有速度快、尺寸準、自動化程度等特點。

主要配置:

● 北京華德或臺灣液壓系統

● 切斷刀具及沖孔模具均采用日本SKH51材質

● 日本歐姆龍(OMRON)專用編碼器

性能特點:

● 全新設計,可實現角鋼末端尾料300mm以內

● 采用PLC、變頻控制,送料精度較步進電機提高3倍以上

● 編制程序時只需輸入工件尺寸、大小孔距、打孔數量即可,操作簡單

● 帶生產記憶功能,具有生產訂單可查詢功能

● 三氣缸壓緊送料,效率高,工作精度穩定

主要技術參數:

● 加工角鋼范圍:3—5號角鋼

● 常用沖孔大小:橢圓孔:9.5X13mm(標配)11X15mm(選配)

  圓孔:10mm(選配)4.2/5.2mm(標配)

● 可同時安裝沖頭數目(個):2個

● 常用角鋼長度:6000mm

● 加工精度:≤0.5mm

● 角鋼送進速度:≤15m/min



技術參數:

型號

加工范圍

流體壓力

Mpa

功率

kw

重量

kg

外形尺寸(含托架2m長)

L*W*H

HTJG-30/50角鋼

30/40/50角鋼

0.6-0.8

4

880

4730X900X1300mm



12-U型全自動風管生產線七線

全自動U型風管生產線七線功能介紹
1.共板法蘭風管跟角鋼法蘭風管可以在同一條生產線上加工完成,日生產量在1000-2500平方,電腦操作簡單,只需把想要的風管尺寸輸入電腦程序里,電腦自動排布下料。
2.電腦控制系統跟機械分離模式,穩定性能更加增強,產量。
3.風管自動完成開卷,校平,壓筋,沖角 ,法蘭沖孔,支撐沖孔, 聯合咬口,共板法蘭成型 角鋼法蘭成型 折方成型

該機器主要完成共板法蘭/角鋼法蘭或“C”型法蘭成型風管。生產加工時只要輸入尺寸、生產線自動完成開卷、校平、壓筋、沖角、剪切、聯合咬口、共板法蘭/角鋼法蘭成型或“C”型法蘭成型、折方成型。

2、該風管生產線為U型結構、生產流暢、占地小。采用9輥校平壓筋結構 校平效果好 防止板料跑偏;共板法蘭、角鐵法蘭所有滾壓成型輪全部采用GCr15軸承鋼材質,使用壽命提高5倍以上;5線配套的雙料架均采用快速切換式結構,主控制柜上安裝有切換按鈕,方便實用;

3、數控系統增加省料模式,每卷料只有一塊小于20mm的廢料;機器液壓折方伺服送料,定位精確,尤其是在加工“口”字型管道時,優勢明顯;全自動數控電腦采用10寸液晶觸摸屏輸入,并可選配鍵盤雙模式,保證操作的穩定性;機器至少需要1人操作,班產量可達2000㎡;該機器數控系統帶生產記憶功能,具有生產訂單可查詢、生產尺寸直接使用功能;

4、電動卷料架兩臺,料盤4個(每卷5-7噸)、托料架一個;主機一臺;機械手抓料定位傳送平臺一個;固定式高速聯合咬口機一臺;雙機聯動共板法蘭機一臺;雙機聯動角鋼法蘭機一臺;伺服送料平臺一個;液壓折方機一臺;電腦控制系統一套。



15-U型全自動風管生產線

15-U型全自動風管生產五線 ,按客戶要求,設計采用U型結構,既節省了生產場地,也減少板料傳送時間,生產效率(約20-23秒可加工一件800mm以下L型板料),折方伺服機械手后定位,定位精確,尤其是在加工“L”字型管道時,優勢明顯。僅需一人操作兩人取走管道。本生產線特點:體積小、能耗低、易搬遷、等優點,可生產各種規格出廠的矩型風管。設計時采用國內外風管先進制作標準,電腦控制系統采用獨立的操作臺,該控制系統具有閉環反饋系統,由一套工業級伺服馬達保證平穩的運行。

 二、技術參數

01 )材料           鍍鋅板,不銹鋼

02 )板厚        鍍鋅板(0.5~1.5mm)不銹鋼(0.5~1.2mm)

03 )卷料寬度        1000-1300mm(寬)

04 )運行速度        15m/min

05 )板料           4000mm

06 )板料           150x150mm

07 )板料長度誤差范圍   ±0.5mm/m

08)風管折彎誤差范圍          ±0.5mm/m

09 )壓筋         標準“V”型(坡度間距:210mm)

10 )控制系統       全電腦數控

11 )主電源        380V  50Hz  3相

12)生產線功率      約30KW

13 )操作電源       220V  50Hz  3相

14 )液壓壓力       14MPa

15)氣壓壓力       0.6MPa

16 )設備運行方式     U型



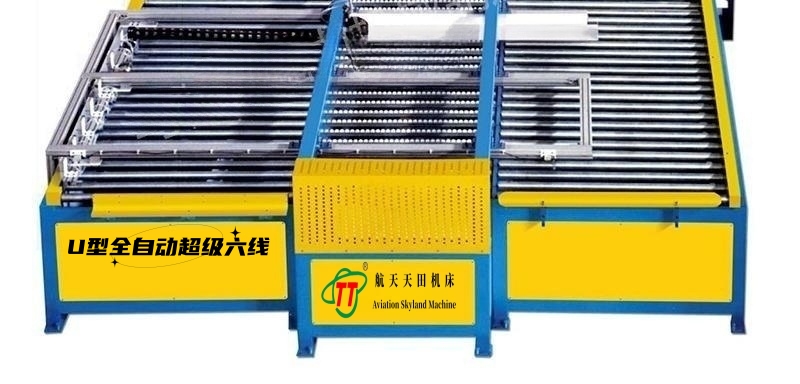

U型超級風管五線

全自動風管生產5線

是新一代風管自動化生產線。風管生產5線采用U型結構,優勢是占地面積小,速度快。長度14米,寬6.5米,日生產量在1000-2500平方,帶日累計計數功能,月累計計數功能。

風管生產5線可選共板法蘭風管成型 角鋼法蘭風管成型一次性完成。

U型風管生產5線基本配置:

1.含四個料芯料架一套

2.主機(含校平、壓筋、沖角、分?jǐn)啵?/span>

3.快速咬口機部分(東洋骨、直角骨、分?jǐn)啵?/span>

4.輸送架

5.雙機聯動共板法蘭機

6.整體輸送及折邊裝置

注:超級五線含雙機聯動咬口機

五線工作原理

 開卷  校平  開料

 開卷  校平  壓筋  沖尖口  沖方口

  開料  沖口  東洋骨  直角骨

 雙邊共板法蘭,角鋼法蘭

 折邊  成型

產品特點:

● 直線型結構、生存流暢、占地小;

● 料架均采用獨立的變頻調速電機驅動;

● 帶加工省料模式,每卷料只有一塊小于20mm的廢料;

● 折方伺服送料,定位,尤其是在加工“口”字型管道時,優勢明顯;

● 輸入采用觸摸和鍵盤雙模式,保證操作的穩定性;

●至少需要1人操作,班產量可達2000㎡;

● 帶生產管理功能,具有日計數、累計計數;

● 支持生產記錄數據導出和打印(選配)



全自動數控風管生產2線,3線,4線,5線

風管生產5線基本配置:

1.含四個料芯料架一套

2.主機(含校平、壓筋、沖角、分?jǐn)啵?/span>

3.快速咬口機部分(東洋骨、直角骨、分?jǐn)啵?/span>

4.輸送架

5.雙機聯動共板法蘭機

6.整體輸送及折邊裝置

注:超級五線含雙機聯動咬口機

五線工作原理

開卷  校平  開料

開卷  校平  壓筋  沖尖口  沖方口

開料  沖口  東洋骨  直角骨

雙邊共板法蘭

折邊  成型



型號Type

HT-IV-1250

HT-IV-1550

加工板厚Thickness(mm)

0.5-1.2

0.5-1.2

加工板寬Max-width(mm)

1250

1550

進料速度Max=working speed(m/min)

16

16

卷料重量C o i l e r Max-weight(Kg)

7000

7000

電機功率Power(Kw)

19

20

重量Weight(Kg)

10000

12000

設備尺寸Dimension(mm)

18000×3400×1500

18000×3600×1500


注:本資料所列數據為參考數據,如與機床實際數據不符,應以機床實際 數據為準,
以上參數如有變動,恕不另行通知,本公司保留對此資料的最終解釋權!
