一、性能特點//
1、HTKC-BM開槽機機座、橫梁均采用框架結構設計,工作臺面使用50mm低合金高強度結構鋼,框架采用高強度Q345鋼板,機座整體剛性好,堅固耐用。
2、嚴格按照機床加工工藝制作,采用整體回火處理,消除焊接應力減少設備變形。
3、通過噴砂處理保證漆面涂裝效果清晰美觀。
4、HTKC-BM系列開槽機加工件采用氣動夾緊系統固定,開槽速度快并保證強力夾緊。

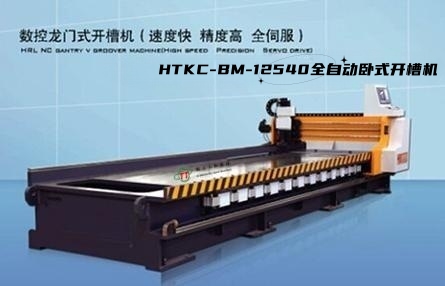

二、數控雙頭或多頭刨開槽機HTKC-BM 參數:
序號 | 內容 | 技術參數 | 技術參數 | 技術參數 | 技術參數 | 技術參數 |
1 | 型號 | HTKC-BM-12540 | HTKC-BM-12560 | HTKC-BM-1640 | HTKC-BM-1660 | HTKC-BM-1680 |
2 | 加工板厚 | 0.4-6mm | 0.4-6mm | 0.4-6mm | 0.4-6mm | 0.4-6mm |
3 | 加工板長寬 | 4000x1250mm | 6000x1250mm | 4000x1600mm | 6000x1600mm | 8000x1600mm |
4 | 切銷速度/可否變速 | 5M-70M/min | 3M-50M/min | 3M-40M/min | 3M-35M/min | 3M-30M/min |
5 | 工作臺面調整 | 自刨功能 | 自刨功能 | 自刨功能 | 自刨功能 | 自刨功能 |
6 | X軸最小設定單位 | 0.01mm | 0.01mm | 0.01mm | 0.01mm | 0.01mm |
7 | X軸定位精度 | ±0.05mm | ±0.05mm | ±0.05mm | ±0.05mm | ±0.05mm |
8 | Y軸最小設定單位 | 0.01mm | 0.01mm | 0.01mm | 0.01mm | 0.01mm |
9 | Y軸定位精度 | ±0.03mm | ±0.05mm | ±0.05mm | ±0.05mm | ±0.05mm |
10 | Z軸最小設定單位 | 0.01mm | 0.01mm | 0.01mm | 0.01mm | 0.01mm |
11 | Z軸定位精度 | ±0.03mm | ±0.03mm | ±0.03mm | ±0.03mm | ±0.03mm |
12 | X1-X2軸電機功率 | 1KW-1KW | 1KW-1KW | 1KW-1KW | 1KW-1KW | 1KW-1KW |
13 | Y軸電機功率 | 4.5KW | 4.5KW | 5.5KW | 7.5KW | 11KW |
14 | Z軸電機功率 | 1KW | 1KW | 1.5KW | 1.5KW | 3KW |
15 | 工作臺平面度 | ±0.03mm | ±0.03mm | ±0.03mm | ±0.03mm | ±0.03mm |
16 | 送料方式 | 板料不動,刀架移動 | 板料不動,刀架移動 | 板料不動,刀架移動 | 板料不動,刀架移動 | 板料不動,刀架移動 |
17 | 工作臺可否方便更換 | 不可以更換 | 不可以更換 | 不可以更換 | 不可以更換 | 不可以更換 |
18 | 工作臺是否淬火 | 是 | 是 | 是 | 是 | 是 |
19 | 安裝刀數 | 4把 | 4把 | 4把 | 4把 | 4把 |
20 | 最大一次刨深 | 0.8mm | 0.8mm | 1.0mm | 1.2mm | 1.5mm |
21 | 最大開槽深度 | 2.5mm | 2.5mm | 3mm | 4mm | 6mm |
31 | 冷卻噴霧器 | 有 | 有 | 有 | 有 | 有 |
33 | 售后服務 | 1年保修 | 1年保修 | 1年保修 | 1年保修 | 1年保修 |
刨槽機適用于電梯、道具展示、裝飾材料、門業、電力,不銹鋼加工、家用電器等需要高精度加工板材的行業。鋼板焊接結構,退火時效處理、機身穩定性好、工作精度高、加工效率高,工人強度大大降低。
三、機床主要性能特點:
1、龍門式,上下料方便。
2、液壓控制系統,加工過程中,不會松板,不會壓花板,壓力穩定可靠。
四、機床的性能和主要特點:
1、機身全鋼焊接,經退火熱處理,削除內應力,具有極高的的強度,機身不變形。
2、采用臺灣億圖數控系統,技術成熟,產品性能可靠。
3、電器全部采用法國施耐德公司的產品,保證了電路的使用壽命及穩定性。
4、臺灣油研的液壓控制系統,壓板、鉗口的壓緊及松開全自動化,壓力穩定可靠。
5、伺服馬達進刀,精度高且可靠,可達0.01mm。
6、伺服馬達控制刀架及送料裝置,刨削及定位精準。
7、采用觸摸屏,指令輸入快捷明晰。
8、改傳統螺母絲桿傳動方式為進口精麿合金鋼齒輪齒條傳動,更易維護,故障率更低。
9、回程速度快,效率高,運行更平穩.靜音。
10、自動化噴霧方式對刀具進行冷卻,提高刀具使用壽命。
本資料所列數據為參考數據,如與機床實際數據不符,應以機床實際數據為準,
以上參數如有變動,恕不另行通知,本公司保留對此資料的最終解釋權!
