一、性能特點:

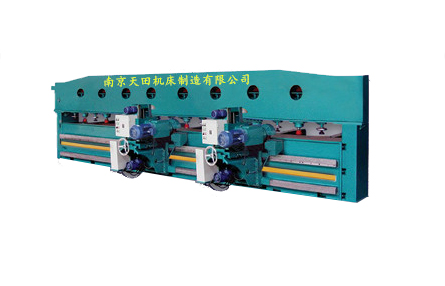

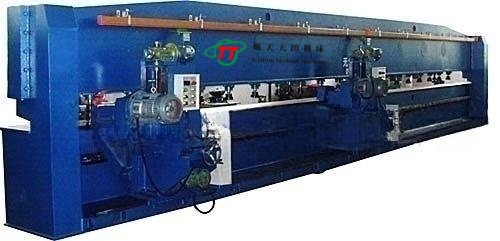

該銑邊機導軌安裝形式為可拆裝式,并通過熱處理,床身結構合理,銑削頭運行更平穩可靠,其進給系統與返程系統完全獨立,返程速度快、效率高、銑刀盤的角度調整方便,定制刀盤與標準刀盤可互換,是傳統銑邊機的更新?lián)Q代產品。
二、技術參數:
序號NO | 項目 | 相關技術參數 | ||||||
1 | 有效銑削長度 | 4000 | 6000 | 9000 | 12000 | 14000 | 16000 | 18000 |
2 | 加工鋼板厚度 | 6-140(也可根據用戶訂制) | ||||||
3 | 銑削角度(°) | 0-45 可訂制0-90 | ||||||
4 | 快進快退速度 | 0-2200(采用變頻無極調速) | ||||||
5 | 銑削速度(mm/min) | O--1000mm(由板材材質決定銑削速度) | ||||||
6 | 一次最大銑削斜邊寬度 | 30mm | ||||||
7 | 升降電機功率(KW) | 0.55 | ||||||
8 | 加工表面粗糙度 | Ra3.2-6.3 | ||||||
9 | 銑削主軸轉速(mm/min) | 580轉(銑邊機專用銑頭)也可配置變頻調速 | ||||||
10 | 液壓壓料缸數(只) | 9 | 13 | 19 | 25 | 29 | 33 | 37 |
11 | 托料架只數(只) | 5 | 7 | 10 | 12 | 14 | 16 | 18 |
12 | 壓料臺距地面高度 | 900 | ||||||
13 | 進給電機功率(KW) | 1.5變頻調速(雙級擺線針輪減速機) | ||||||
14 | 銑削電機功率(KW) | 5.5(也可根據用戶要求配置) | ||||||
15 | 油泵電機功率(KW) | 5.5 | ||||||
16 | 液壓系統壓力(兆帕) | 3.5 | ||||||
17 | 壓料力單杠(噸) | 2 X 19 | ||||||
本資料所列數據為參考數據,如與機床實際數據不符,應以機床實際數據為準,
以上參數如有變動,恕不另行通知,本公司保留對此資料的最終解釋權!
